Transformator je ključni električni uređaj koji ima vitalnu ulogu u sustavima distribucije i prijenosa električne energije. Kao vodećeg dobavljača transformatora, često me pitaju o osnovnoj arhitekturi transformatora. U ovom postu na blogu zadubit ću se u temeljne komponente i principe rada transformatora, pružajući sveobuhvatno razumijevanje njegove arhitekture.
Jezgra
Jezgra je središnji dio transformatora, obično izrađena od laminiranih silikonskih čeličnih limova. Ovi listovi su složeni zajedno kako bi formirali magnetski krug, koji pomaže u smanjenju gubitaka vrtložnih struja. Primarna funkcija jezgre je osigurati put niske otpornosti za magnetski tok koji stvara primarni namot.
Odabir materijala jezgre je kritičan. Silikonski čelik ima visoku magnetsku permeabilnost, što znači da može učinkovito provoditi magnetski tok. Lamele su izolirane jedna od druge kako bi se smanjile vrtložne struje. Vrtložne struje su inducirane cirkulirajuće struje unutar jezgre i mogu uzrokovati značajne gubitke snage u obliku topline. Korištenjem laminiranih jezgri, možemo uvelike smanjiti te gubitke i poboljšati ukupnu učinkovitost transformatora.
Namoti
Transformator ima najmanje dva namota: primarni namot i sekundarni namot. Primarni namot je spojen na izvor ulaznog napona, a sekundarni namot je spojen na opterećenje. Broj zavoja u primarnom i sekundarnom namotu određuje omjer transformacije napona transformatora.
Namoti su obično izrađeni od bakrenih ili aluminijskih vodiča. Bakar je popularan izbor zbog svoje visoke električne vodljivosti i niskog otpora. Vodiči su izolirani kako bi se spriječili kratki spojevi između zavoja i između različitih namota. Izolacijski materijali mogu biti papir, emajl ili drugi dielektrični materijali.
U nekim slučajevima transformatori mogu imati dodatne namote, kao što su tercijarni namoti. Tercijarni namoti se koriste u razne svrhe, kao što je osiguranje puta za struje nulte sekvence, regulacija napona ili opskrba pomoćnih opterećenja.
Izolacija
Izolacija je kritični aspekt arhitekture transformatora. Koristi se za odvajanje namota jedan od drugog i od jezgre, kao i za zaštitu transformatora od vanjskih čimbenika okoline. Dobra izolacija osigurava sigurnost i pouzdanost transformatora.
Postoje različite vrste izolacijskih materijala koji se koriste u transformatorima. Za male i srednje transformatore često se koriste čvrsti izolacijski materijali poput epoksidne smole ili poliestera. U velikim energetskim transformatorima obično se koristi papirna izolacija impregnirana uljem. Ulje ne samo da osigurava električnu izolaciju, već također djeluje kao rashladno sredstvo, pomažući u odvođenju topline koja se stvara tijekom rada.
Spremnik i sustav hlađenja
Transformator je smješten u spremnik koji osigurava mehaničku zaštitu i sadrži izolacijsko ulje (kod transformatora punjenih uljem). Spremnik je dizajniran da izdrži unutarnji pritisak i vanjske sile. Također ima odredbe za priključke, kao što su čahure, koje se koriste za dovođenje električnih priključaka u i iz transformatora.

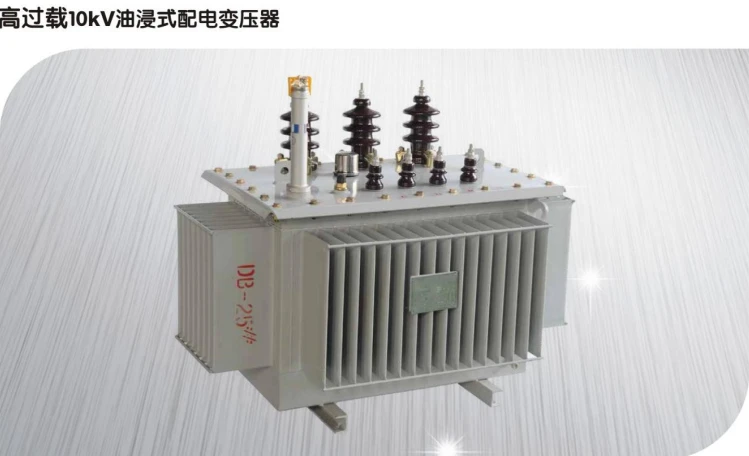

Hlađenje je važan faktor u radu transformatora. Transformatori stvaraju toplinu tijekom rada zbog gubitaka u jezgri i namotima. Dostupni su različiti načini hlađenja, kao što su hlađenje zrakom i hlađenje uljem. Transformatori hlađeni zrakom, poputSuhi transformator montiran na podlogu, koristite zrak kao rashladni medij. Prikladni su za primjene gdje je sigurnost od požara važna i gdje transformatori punjeni uljem nisu dopušteni. Transformatori hlađeni uljem, s druge strane, koriste ulje za prijenos topline dalje od jezgre i namota. Ulje cirkulira kroz radijatore ili izmjenjivače topline radi odvođenja topline. Primjer transformatora hlađenog uljem jeUronjeni transformator.
Princip rada
Princip rada transformatora temelji se na Faradayevom zakonu elektromagnetske indukcije. Kada se izmjenična struja (AC) primijeni na primarni namot, ona stvara promjenjivo magnetsko polje u jezgri. Ovo promjenjivo magnetsko polje zatim inducira elektromotornu silu (EMS) u sekundarnom namotu.
Odnos između primarnog i sekundarnog napona dan je omjerom zavoja transformatora. Ako je (N_p) broj zavoja u primarnom namotu, a (N_s) broj zavoja u sekundarnom namotu, a (V_p) i (V_s) su primarni i sekundarni napon, tada (\frac{V_s}{V_p}=\frac{N_s}{N_p}).
Ovo svojstvo omogućuje transformatorima povećanje ili smanjenje napona, što je bitno za prijenos i distribuciju energije. Visokonaponski prijenos smanjuje struju za određenu snagu, čime se smanjuju gubici snage u dalekovodima. Transformatori u trafostanicama zatim snižavaju napon na razine prikladne za industrijsku i stambenu uporabu.
Zaštita i nadzor
Transformatori su opremljeni raznim zaštitnim i nadzornim uređajima koji osiguravaju njihov siguran i pouzdan rad. Uređaji za zaštitu od prekomjerne struje, kao što su osigurači i prekidači, koriste se za zaštitu transformatora od prekomjerne struje. Uređaji za zaštitu od prenapona, poput odvodnika prenapona, instalirani su za zaštitu transformatora od naponskih udara uzrokovanih munjom ili drugim prijelaznim događajima.
Uređaji za praćenje također se koriste za praćenje radnih parametara transformatora, kao što su temperatura, razina ulja i sadržaj otopljenog plina. Ovi parametri mogu dati rana upozorenja o potencijalnim problemima, omogućujući pravovremeno održavanje i popravak.
Zaključak
Zaključno, osnovna arhitektura transformatora sastoji se od jezgre, namota, izolacije, spremnika i sustava hlađenja. Svaka komponenta ima ključnu ulogu u radu i izvedbi transformatora. Razumijevanje strukture transformatora ključno je za njegov pravilan odabir, ugradnju i održavanje.
Kao dobavljač transformatora, nudimo širok raspon transformatora kako bismo zadovoljili različite potrebe naših kupaca. Bilo da trebate aSuhi transformator montiran na podloguza male primjene ili anUronjeni transformatorza veliki projekt distribucije električne energije, imamo stručnost i proizvode koji vam mogu poslužiti.
Ako ste zainteresirani za kupnju transformatora ili imate bilo kakvih pitanja o našim proizvodima, potičemo vas da nas kontaktirate za detaljan razgovor. Naš tim stručnjaka spreman je pomoći vam u pronalaženju pravog transformatorskog rješenja za vaše specifične zahtjeve.
Reference
- Elektroenergetski sustavi: Konceptualni uvod Petera W. Sauera i MA Paija
- Analiza i dizajn elektroenergetskog sustava J. Duncan Glover, Mulukutla S. Sarma i Thomas J. Overbye
